Ford Fiesta FAQ: Bauanleitung für ein Doorboard im Ford Fiesta GFJ

Material- und Werkzeugliste:

6 MDF-Platten 16mm 60cm * 50cm (13€/m2)
Kunstleder 1,2m * 1,0m (ldf Meter ca 10 €)
Leim und Klebstoff (500 mL Dose von Pattex)
Polyesterspachtel 2 Kg (ca. 14,00 €)
Glasfasermatten (1 m2) und Polyesterhärter (ca 10 €)
6 Zylinderschrauben 6*60mm mit Federringe und Muttern
Abdeckkappen für Bohrlöcher
Schleifpapier (6 * 60er Körnung und 4*100er Körnung)

Werkzeug

Bohrmaschine mit 11mm und 6,5mm HSS Bohrer
Stichsäge mit Holzsägeblatt
Schruppfeile, Schraubenderhen
Lötkolben und Lötzinn
Signalkabel für Lautsprecher
Bleistift, Edding, Klebeband und Papier für Schablone
Heizluftfön, Pinsel
Die Kosten für ein Doorboard betragen ca. 40 €, man benötigt pro Board ca. 8 Stunden.

Anleitung:

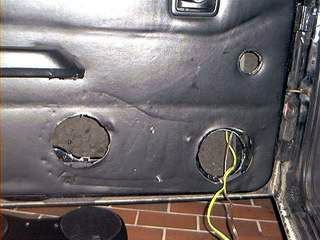

1.Originale Türtasche oder die alten Doorboards abbauen.

alte Doorboards Türverkleidungen

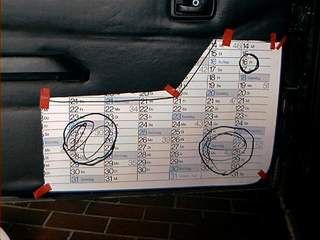

2. Eine Schablone aus Papier anfertigen und an die Tür kleben. Es muß darauf geachtet werden, daß das Doorboard nicht zu weit unten sitzt, da sonst die Türgummis im Wege sitzen.

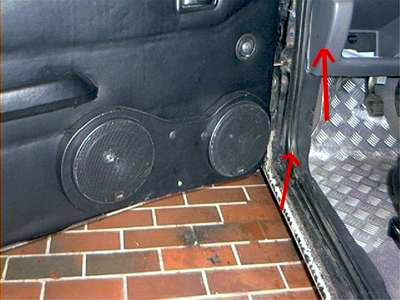

Es sollte auch nicht zu weit am Türanschlag sitzen, da das Board sonst ans Armaturenbrett anschlägt. (siehe rote Pfeile)

Schablone für die neuen Doorboards Ich habe das Doorboard etwas größer gebaut und die Öffnungen für die Lautsprecher so gewählt, daß ich keine Blecharbeiten an der Tür ausführen muß.

Die rechte Öffnung ist die original Lautsprecheröffnung.

Die linke ist die Öffnung für das Fensterhebergestänge.

3. Wenn man nun die genaue Form für die Grundplatte gewählt hat schneidet man sich diese zurecht.

Die Grundplatte soll ca. pro Seite ca. 1,5cm größer sein als die anderen Aufbauplatten, damit man nachher die Ecken mit Spachtel abrunden kann. ( sieht besser aus und das Leder läßt sich besser um die Ecken kleben)

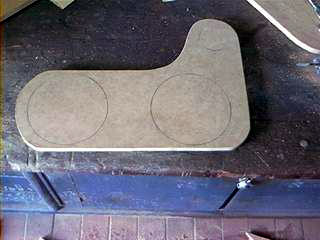

Rohling Unterteil Es können für beide Boards die gleichen Schablonen verwendet werden.

Beim Zusammenbau des rechten Board muß darauf geachtet werden dass es in umgekehrter Reihenfolge zusammengeleimt wird.

4. Nun werden die Löcher für die Lautsprecherkörbe in die Grundplatte geschnitten. Die Öffnungen für die Tieftöner sollten so gewählt werden, daß diese nirgendwo anschlagen. Die Öffnung für den Höchtöner hat den Durchmesser wie die Hochtönerhalterung.

5. Jetzt schneidet man sich zwei anderen Platten zurecht. Die Öffnungen der ersten Platte ist so groß, dass die Lautsprecher noch festgeschraubt werden können. Die Obere Platte muß 100%ig geschnitten werden, da man sonst jede Unregelmäßigkeit sieht. Die Öffnung hat den Durchmesser wie die Abdeckungen der Lautsprecher (ca. 2mm größer Ausschneiden damit später nach das Kunstleder noch Platz hat).

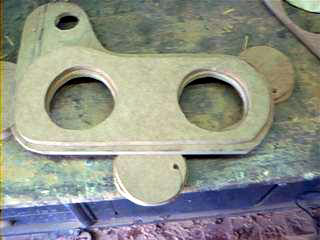

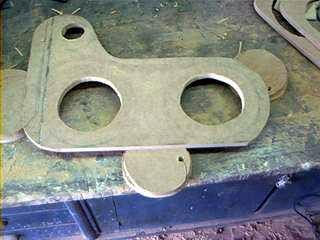

Unterteil Mittelteil

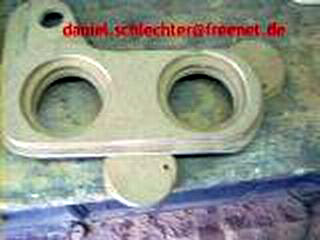

Oberteil

6. Alle 3 Platten aufeinander leimen und trocknen lassen.

7. Jetzt geht es richtig los !!!

Alle Holzteile mit 60er Schleifpapier anschleifen und Glasfasermatten zurechtschneiden. Polyesterhärter anmischen und die Matten damit tränken. Die Fasermatten so auf dem Holz auslegen, dass die grobe Form des Board gegeben wird.

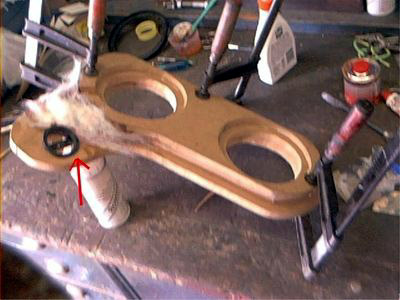

fixiert Die Halterung für den Höchtöner einsetzen und so ausrichten, daß der Lautsprecher Richtung Fahrer zeigt.

Den Halter mit einem Stück Glasfaser fixieren. (siehe roter Pfeil)

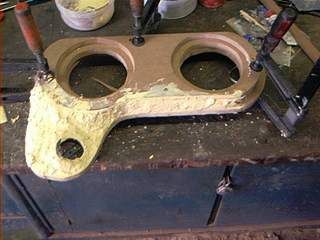

8. Nach dem Aushärten, Polyesterspachtel auftragen, damit die Oberfläche ihre spätere Form erhält ( nicht Sparsam sein )

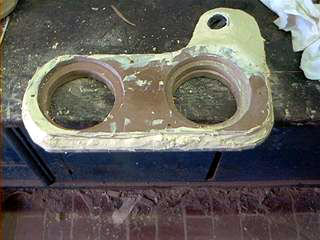

Grob Spachteln Grob Spachteln

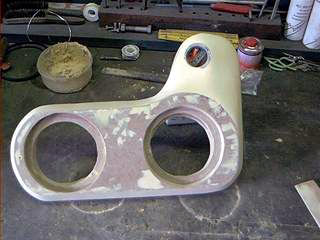

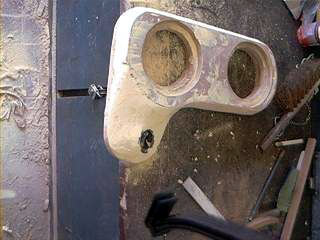

9. Nun die Unebenheiten mit einer Schruppfeile glätten und dann eine zweite Schicht Spachtel auftragen. Diese Schicht wird nach dem Aushärten zuerst mit 60er und später mit 100er Schleifpapier geschliffen. Dieser Vorgang wird solange wiederholt bis das Board glatt wie ne frisch rasierte Mö.. ist. Und das dauert seine Zeit. :-))

angeschliffen fein geschliffen

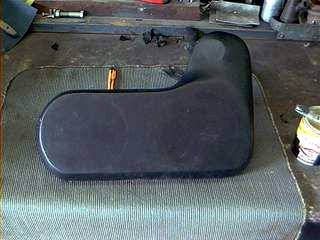

10. Nach dieser sch... Arbeit und einer Staublunge muß das Board abgestaubt werden, damit das Kunstlder später auch hält. Zum Verkleben des Leders, mit einem Pinsel Klebstoff auftragen und diesen antrocknen lassen. Dann das Leder glatt aufdrücken und um die Ecken legen. Damit das Leder glatt an den Rundungen anliegt dieses mit einen Heizluftfön anwärmen. Dabei aber aufpassen daß das Leder nicht zu heiß wird, da sich sonst die ober Schicht löst.

fein geschliffen Leder

11. Wenn das Leder angetrocknet ist; die Löcher für die Lautsprecher einschneiden (dabei ein Rand von ca. 1,5cm stehen lassen). Die Dreiecke mit Klebstoff in die Ecken; der oberen Platte fixieren.

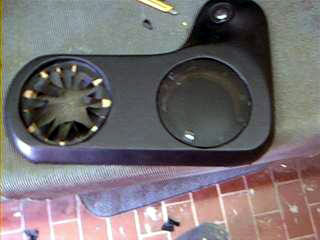

Leder eingeschnitten Damit die Ecken später halten kann man die Schutzgitter in die Öffnungen einsetzen.

12. So nun ist es fast geschafft. Nun Müssen nur noch die Senklöcher für die Zylinderschrauben gebohrt werden. Mit dem 6,5mm Bohrer das Board durchbohren, dann mit dem 11er Bohrer die Senklöcher bis in eine Tiefe von ca. 2cm bohren. ( Aufpassen dass man noch genügend Material stehen lässt, damit das Board später auch hält.

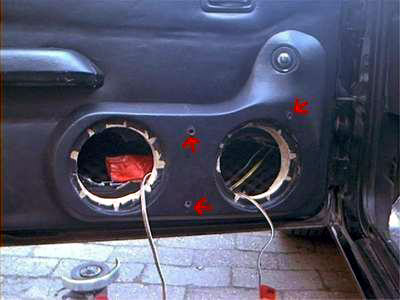

13. Das Board wird nun an der Tür ausgerichtet und mit den Schrauben gefestigt.

Befestigung Wenn die Löcher für die Befestigung gebohrt werden darauf achten, dass sich hinter dem Blech keine Gegenstände befinden ( Motor für Fensterheber oder Stromkabel).

14. Jetzt die Frequenzweiche wasserdicht verpacken, die Lautsprecher anschließen und an die Boards schrauben. FERTIGGGG !!!

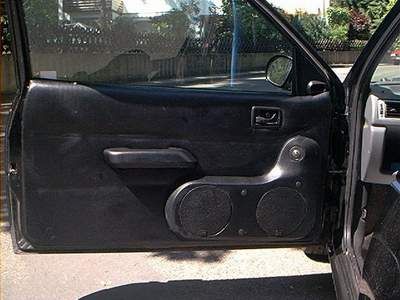

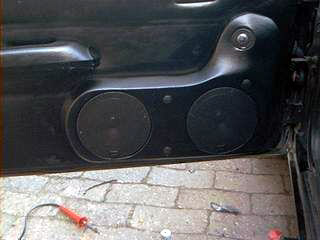

Nun noch ein paar Bilder von den fertigen Boards.

fertig fertig
